Bricolage - Fabrication d'un système de filtration de l'air
Article rédigé le : 03/01/2011  [ consulté 6162 fois ]

Fabrication d'un système de filtration de l'air

J'ai investi dans du matériel grand public de filtration d'air avec un résultat plus que médiocre (saturation du pré filtre en moins d'une semaine) D'ou l'idée de fabriquer un système de dépoussiérage de l'air ambiant en recirculation, adapté à mon élevage.

Les principes de conception sont :

Un entretien simple et rapide, une surface filtrante sur 270 degré, l'aspiration sera réalisé avec un ventilateur de gaine diamètre 125, du filtre vendu à la coupe avec une classe de filtration F5 et une régulation de vitesse.

Matériaux et Caractéristiques techniques :

- Tube carré aluminium 20X20

- Equerre aluminium 20X20 et 20x30

- Embout pour volières => emboitement des tubes aluminium

- Plaque aluminium sandwich PE aspect blanc 2 faces (ép. : 4 mm)

- Ventilateur => P : 62 Watt - V : 2390 rpm - Débit max : 352 m3/h

- Régulateur de vitesse => I: 1,0 A (MAX) - P: 230 Watt
CONRAD France
( Régulateur de vitesse WALLAIR - réf: R10 )


- Panneau Filtre ( X 3 ) => Taille : 350 x 500 - Classe de filtration : F5
Interfiltre France
( INTERFILTRE STATEL - Réf: MEDIA FILTRANT - SM 600 - Ép. 20 mm )


- Rivet

Réalisation :

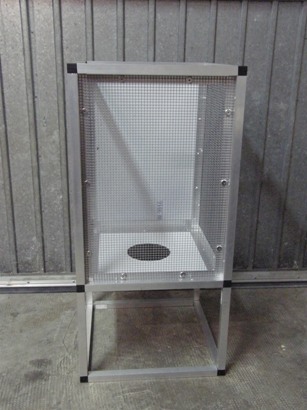

Photo N°1 : Vue de face, la partie basse (ouverte sans grille) va servir de logement pour le ventilateur

système de filtration de l'air - Vue de face

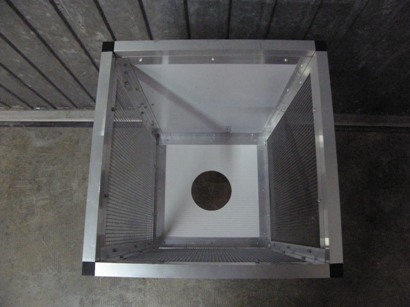

Photo N°2 : Vue de dessus, la plaque intermédiaire est percée au diamètre 125 c'est le coté aspiration du ventilateur

système de filtration de l'air - Vue de dessus

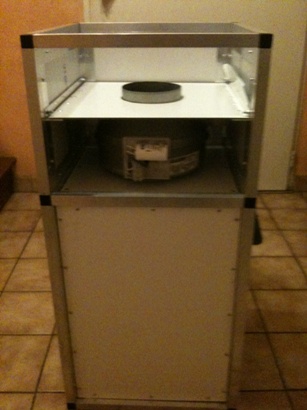

Photo N°3 : le système est retourné, c'est une vue du ventilateur en position. Une deuxième plaque percée au diamètre 125 à pour role de guider et bloquer le ventilateur en position ( au montage du ventilateur, placer un joint mousse sur les deux jonctions plaque/ventilateur pour atténuer les phénomenes vibratoires ).

système de filtration de l'air - Vue caisson ventilateur

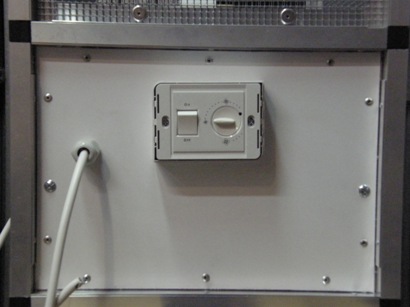

Photo N°4 : Boitier régulation de vitesse.

système de filtration de l'air - Régualteur de vitesse

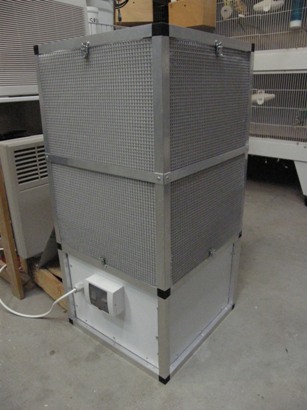

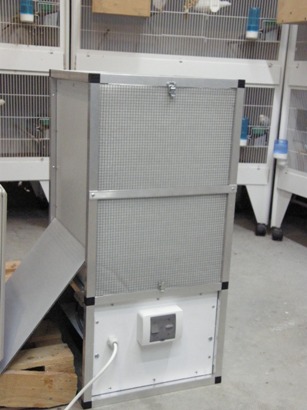

Photo N°5 et 6 : Vue d'ensemble du système de filtration équipé de ces trois panneaux filtrants.

système de filtration de l'air - Vue d'ensemble


système de filtration de l'air - Vue d'ensemble


Nota : la prise d'aspiration est réalisée dans la chambre filtrante (caisson supérieur) et le refoulement (caisson inférieur) sera guidé par une canalisation souple vers le plafond de la pièce d'élevage ou vers l'extérieur.
